Monolithschacht
mit Muffenausbildung und selbstschmierender Schacht-Gleitringdichtung
Betongüte: C 30/37 / XA1L / XA2T / XC3 / XD2 / XF1
Betonabdeckplatte mit Muffenausbildung für Schachtgleitringdichtung
Einstiegsöffnung DN 600
| Bezeichnung | Prüflast [kN] |
Bauhöhe [mm] |
Aussen- durchmesser [mm] |
Gewicht [kg] |
| DN 1240/400 | 400 | 150 | 1.240 | 457 |
Ausgleichsring, verschiebesicher
| Bezeichnung | Innen- durchmesser [mm] |
Bauhöhe [mm] |
Wandstärke [mm] |
Gewicht [kg] |
| DN 600/50 | 600 | 50 | 120 | 32 |
| DN 600/100 | 600 | 100 | 120 | 65 |
| DN 600/200 | 600 | 200 | 120 | 130 |
| DN 600/50-100* | 600 | 50-100 | 120 | 97 |
*schräg

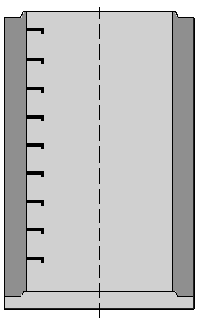

Monolithkonus mit integriertem Schachtrohr und Alu-Poly (Niro-Poly auf Anfrage), Muffenfügung, inkl. Hebeanker
| Bezeichnung | Innen- durchmesser [mm] |
Bauhöhe [mm] |
Wandstärke [mm] |
Gewicht [kg] |
| DN 1000/600/600 | 1.000/600 | 600 | 120 | 635 |
| DN 1000/600/900 | 1.000/600 | 900 | 120 | 955 |
| DN 1000/600/1200 | 1.000/600 | 1.200 | 120 | 1.280 |
| DN 1000/600/1500 | 1.000/600 | 1.500 | 120 | 1.586 |
| DN 1000/600/1800 | 1.000/600 | 1.800 | 120 | 1.810 |
| DN 1000/600/2100 | 1.000/600 | 2.100 | 120 | 2.150 |
Schachtring mit Alu-Poly (Niro-Poly auf Anfrage), Muffenfügung, inklusive Hebeanker
| Bezeichnung | Innen- durchmesser [mm] |
Bauhöhe [mm] |
Wandstärke [mm] |
Gewicht [kg] |
| DN 1000/300 | 1.000 | 300 | 120 | 306 |
| DN 1000/600 | 1.000 | 600 | 120 | 642 |
| DN 1000/900 | 1.000 | 900 | 120 | 1.250 |
Bodenring ohne Steigbügel, Muffenfügung, inkl. Hebeanker
| Bezeichnung | Innen- durchmesser [mm] |
Bauhöhe [mm] |
Wandstärke [mm] |
Gewicht [kg] |
| DN 1000/600 | 1.000 | 600 | 120 | 873 |
| DN 1000/900 | 1.000 | 900 | 120 | 1.158 |
Schacht-Gleitringdichtung, werkseitig vorgeschmiert, für Konen, Schachtringe und Schachtböden
| Bezeichnung | Innendurchmesser [mm] |
| DN 1000 | 1.000 |
| DN 1000 L | 1.000 mit integr. Lastausgleichsring |
