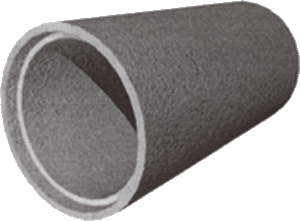

Grossmuffenrohr
Fügung mittels Muffenverbindung mit Keilgleitdichtung, Ausführung unbewehrt oder bewehrt nach statischen Erfordernissen bzw. Anforderungsklassen, alle Rohrdimensionen sind ach als Stahlbetondruckrohr oder Stahlfaserbetonrohr lieferbar.
Produkteigenschaften:
Großmuffenrohre werden vor allem bei Freispiegelleitungen aller Art, Druckleitungen für Kühlwasser und Wasserversorgung, Durchlässe, Rückhaltebecken, Absenkschächte, Düker und Belüftungsrohre eingesetzt.
Ausführungsmöglichkeiten:
- Stahlbeton aus erhöht sulfatbeständigem Zement (HS)
- Stahlbeton mittels Hochleistungsbeton, für aggressive Abwässer
- Stahlfaserbeton
- Epoxydharzvergütung
- Inliner (Innenauskleidung)
- Herstellung nach Kundenandorferungen
Bezeichnung | Innen- durchmesser [mm] |
Baulänge [mm] |
Form | Wand- stärke [mm] |
Dichtungs- system |
Gewicht [kg/Rohr] |
DN 1000 | 1.000 | 2.000 | KWV | 160 | KD | 2.420 |
DN 1200 | 1.200 | 2.500 | KWV | 190 | KD | 4.800 |
DN 1200 | 1.200 | 2.500 | KFWV | 170/190/260 | KD | 5.300 |
DN 1300 | 1.300 | 2.500 | K | 140 | KD | 4.000 |
DN 1400 | 1.400 | 2.500 | K | 160 | KD | 4.900 |
DN 1400 | 1.400 | 4.000 | KWV | 220 | KD | 11.200 |
DN 1500 | 1.500 | 3.000 | K | 120 | KD | 4.590 |
DN 1500 | 1.500 | 3.000 | K | 170 | KD | 8.920 |
DN 1600 | 1.600 | 4.000 | K | 140 | KD | 7.650 |
DN 1600 | 1.600 | 2.500 | K | 180 | KD | 6.300 |
DN 1700 | 1.700 | 4.000 | K | 170 | KD | 10.000 |
DN 1800 | 1.800 | 4.000 | K | 180 | KD | 11.200 |
DN 1800 | 1.800 | 3.000 | K | 200 | KD | 9.420 |
DN 2000 | 2.000 | 3.000 | K | 200 | KD | 10.380 |
DN 2000 | 2.000 | 4.000 | K | 200 | KD | 13.840 |
DN 2200 | 2.200 | 3.000 | K | 250 | KD | 14.430 |
DN 2400 | 2.400 | 3.000 | K | 250 | KD | 15.600 |
DN 2600 | 2.600 | 3.000 | K | 250 | KD | 16.800 |
DN 2900 | 2.900 | 3.000 | K | 230 | KD | 16.950 |
DN 4300 | 4.300 | 3.000 | K | 350 | KD | 38.340 |
Form:
- K ... Normalwandig
- KWV ... Wandverstärkt
- KFWV ... Wandverstärkt mit Fuß
Alle Rohrdimensionen sind auch als Stahlbeton-Druckrohr erhältlich
Dichtungssystem:
Keildichtung (KD)
